10.1 英寸 DSI 电容触控屏

800×1280 像素 IPS 面板全贴合屏幕，支持十点触摸，500cd/㎡亮度

  • 品牌： Waveshare
  • 型号： 10.1-DSI-TOUCH-A
  • 电池： 无电池

  • ¥296.00

Omni3576 边缘计算扩展板

10.1 英寸 DSI 触控屏

10.1 英寸 DSI 显示屏/触控屏下面和背面，
10.1 英寸 DSI 显示屏/触控屏卖点图标，包含：尺寸、分辨率、DSI显示接口、IPS显示面板、178°可视角度、电容触摸、十点触控、钢化玻璃面板、全贴合触摸面板工艺、500cd/㎡亮度

本产品默认是竖屏显示，分辨率是 800 × 1280 (H×V)
可以通过修改软件设置进行横屏显示

设备及系统支持

支持 Raspberry Pi、RK3576、RK3506、ESP32-P4等主板

设备连接图示

接入树莓派 5

10.1 英寸 DSI 显示屏/触控屏接入树莓派 5

接入 ESP32-P4-NANO

10.1 英寸 DSI 显示屏/触控屏接入ESP32-P4-NANO

接入幸狐 Omni3576

10.1 英寸 DSI 显示屏/触控屏接入 幸狐 Omni3576

图片仅供展示，本产品不含以上主板或主机

更薄更省空间

将驱动电路集成到 FPC 上，加上盖板仅需 10.8mm 厚度空间

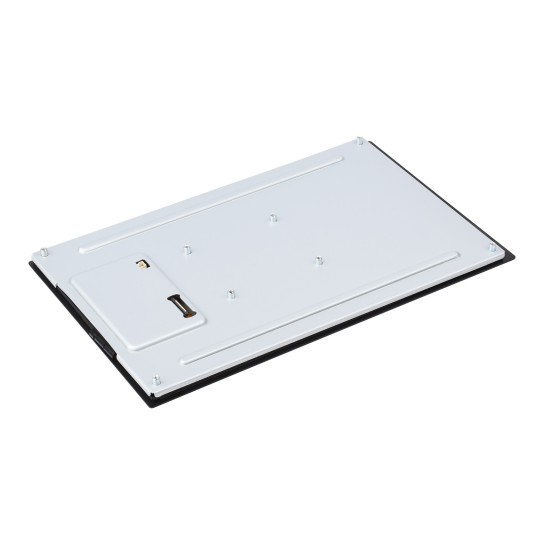

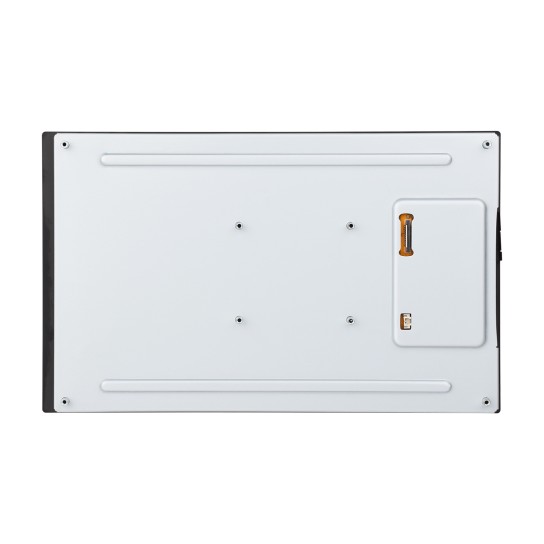

10.1 英寸 DSI 显示屏/触控屏背面展示，轻薄设计

IPS 显示面板

优秀的显示性能，可视角度为 178°

10.1 英寸 DSI 显示屏/触控屏，从三个角度观察 IPS 显示面板，178 可视角度

电容式十点触控

轻轻触控，所见即所得，灵活操作畅享多点 UI 交互
通过 I2C 信号，引出触摸功能，支持十点触摸

10.1 英寸 DSI 显示屏/触控屏支持电容式十点触控

接口说明

10.1 英寸 DSI 显示屏/触控屏接口说明

背光亮度可通过软件调节

产品尺寸

10.1 英寸 DSI 显示屏/触控屏产品尺寸
屏幕
亮度 500cd/㎡
像素大小 0.16967×0.16995mm
分辨率 800×1280
可视角度 178°
尺寸 10.1 英寸
显示面板 IPS
触摸
触摸点数 十点
触摸类型 电容
触摸面板 全贴合钢化玻璃
设备及系统支持
ESP32-P4 支持 LVGL 自定义画面
RK3506 支持 Buildroot、Ubuntu 等系统
RK3576 支持 Buildroot、Debian、Ubuntu、Android 等系统
树莓派 支持 Raspberry Pi OS，十点触控
Luckfox Pico 配置清单
配置详情
  1. 10.1 英寸显示屏 × 1
  2. MIPI-DSI-Cable-12cm × 1
  3. MX 1.25 2PIN 转 2.54 3P 连接线 × 1
  4. FFC 线 22PIN 200mm (异向) × 2
