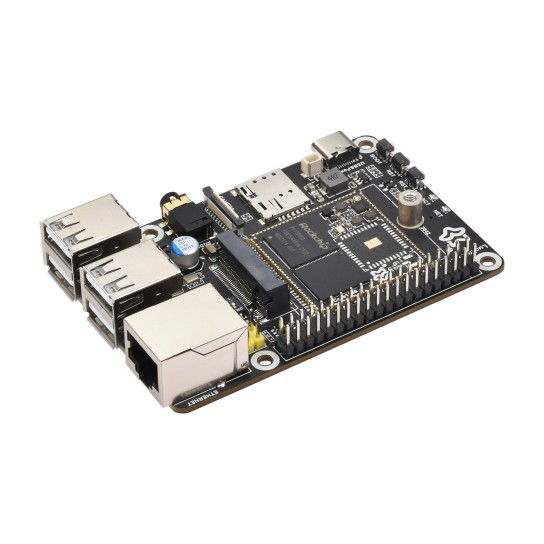

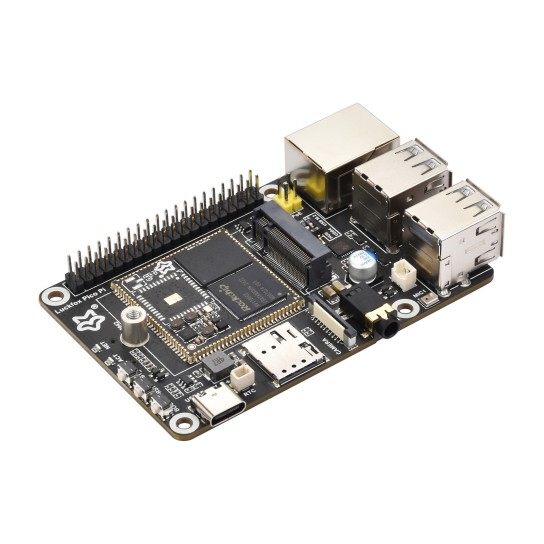

Luckfox Pico Pi 开发板

幸狐 Core1106 高性价比 Linux 开发板，0.5/1TOPS算力，M.2 接口，128/256MB DDR3L，支持 WIFI 和蓝牙

  • 品牌：LUCKFOX
  • 电池：无电池

  • ¥146.45

    税前 ¥145.00
  • 价格范围 ¥136.35 - ¥398.95

Luckfox Pico Pi

本产品是一款基于幸狐科技 Core1106 系列模块，具有高性价比的 Linux 开发板，旨在为开发者提供一个简单且高效的开发平台。支持多种接口，如 MIPI CSI、GPIO、UART、SPI、I2C、USB 及 4G 模块 M.2 等，适用于各类嵌入式应用开发。

Luckfox Pico Pi 介绍图，放置在深色背景下 Luckfox Pico Pi 开发板卖点图标，包括：ARM Cortex-A7、RISC-V MCU、128MB/256MB DDR3L、摄像头接口、第三代ISP、NPU等图标

开发板版本

Luckfox Pico Pi 开发板不同版本选择对比

选型对比

型号 Luckfox Pico Pi A Luckfox Pico Pi B
处理器 RV1106G3 RV1106G2
NPU 1TOPS 0.5TOPS
内存 256MB DDR3L 128MB DDR3L

SIM7600G-H-M.2

SIM7600G-H-M.2 是一款 LTE Cat 4 模块，支持 LTE-TDD、
LTE-FDD、HSPA+、GSM、GPRS、EDGE 等无线通信模式，
采用 M.2 外形规格，可集成到 Luckfox Pico Pi 系列上使用

Luckfox Pico Pi 搭售的 SIM7600G-H-M.2 模块

Wi-Fi 6 和蓝牙模块

板载 2.4GHz Wi-Fi 6 和 Bluetooth 5.2/BLE 蓝牙模块
稳定连接、高效传输

Luckfox Pico Pi Wi-Fi 6 和蓝牙模块

预留 PoE 模块接口

开发板的供电方式更加灵活

Luckfox Pico Pi 预留 PoE 模块接口

USB 拓展

通过拨码开关灵活切换 USB-C / 4 × USB-A HOST 接口

Luckfox Pico Pi USB 拓展功能

4G 模块 M.2 接口

通过拨码开关可将 USB-A-4 接口切换为 4G 模块 M.2 接口
支持 4G 模块 SIM7600G-H-M.2

Luckfox Pico Pi 4G 模块 M.2 接口

音频接口

贴片麦克风 + 麦克风拓展接口 + 3.5mm 音频输出接口
满足多种音频应用场景

Luckfox Pico Pi 音频接口

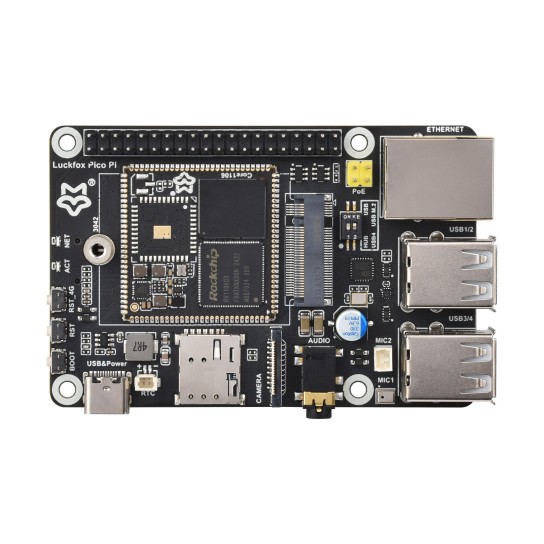

资源简介

Luckfox Pico Pi 资源简介
  1. Core1106

    RV1106G3 / RV1106G2 核心板，
    可选配是否带 Wi-Fi / BT 模块

  2. 4G NET LED

    用于指示 4G 模组运行情况

  3. USER-LED

    默认镜像用于指示系统运行情况

  4. 4G-RESET 按键

    重启 4G 模块

  5. RESET 按键

    重启 Core1106 系统

  6. BOOT 按键

    上电或者复位时按下，进入下载模式

  7. USB-C 接口

    可用于供电与程序烧录

  8. RTC 座子
  9. SIM 卡座
  10. 摄像头接口

    MIPI CSI 2-lane

  1. 3.5mm 音频输出接口

    单通道音频输出

  2. 麦克风拓展接口
  3. 贴片麦克风
  4. USB-A Host 接口

    经 USB-HUB 芯片拓展 4 路 USB-A 接口

  5. 百兆 RJ45 网口
  6. 拨码开关

    开关 1 可切换 USB-C 与 USB-A

    开关 2 可切换 USB-A-4 接口与 4G 模块 M.2 接口

  7. 4G 模块 M.2 接口

    支持 SIM7600G-H-M.2 4G 模块

  8. PoE 模块接口
  9. 40PIN GPIO 接口

    可兼容部分树莓派 HAT 扩展板

  10. Mirco SD 卡座

    仅支持存储拓展

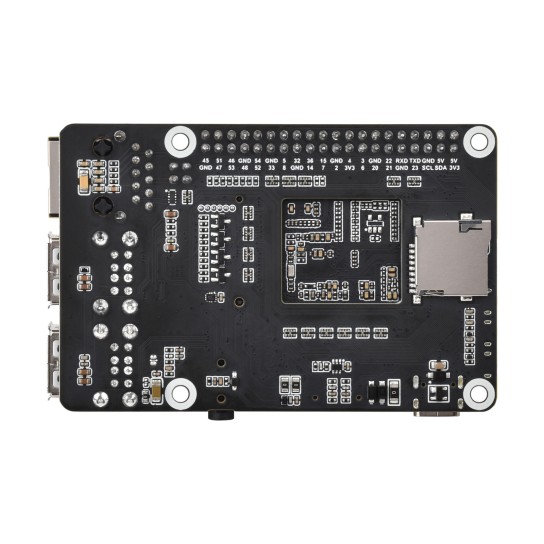

引脚定义

Luckfox Pico Pi 引脚定义 Luckfox Pico Pi 引脚定义

产品尺寸

Luckfox Pico Pi 产品尺寸
连接和网络
Wi-Fi Wi-Fi6 (可选)
以太网 RJ45 100M (可扩展PoE)
蓝牙 Bluetooth 5.2/BLE (可选)
接口及外设
GPIO 40PIN GPIO 接口
M.2 4G 模块 M.2 接口
Micro SD 插槽
SIM 插槽
USB USB-A Host x 4; USB Type-C × 1
摄像头接口 MIPI CSI 2-lane
音频输出接口 3.5mm耳机接口
麦克风 贴片麦克风
Luckfox Pico Pi A 或 Luckfox Pico Pi B 配置详情
  1. A / B 款开发板可选 × 1
  2. 4G 模块固定螺丝 × 1
Luckfox Pico Pi配置清单
Luckfox Pico Pi A W 或 Luckfox Pico Pi B W 配置详情
  1. A / B 款带无线模块开发板可选 × 1
  2. IPX 2.4G 2DB 天线 × 1
  3. 4G 模块固定螺丝 × 1
Luckfox Pico Pi配置清单
Luckfox Pico Pi A 4G Kit 或 Luckfox Pico Pi B 4G Kit 配置详情
  1. A / B 款开发板可选 × 1
  2. SIM7600G-H-M.2 × 1
  3. 船桨天线 × 1
  4. IPEX4 转 SMA 外螺内孔 × 1
  5. 螺丝刀 × 1
  6. 4G 模块固定螺丝 × 1
Luckfox Pico Pi配置清单
Luckfox Pico Pi A W 4G Kit 或 Luckfox Pico Pi B W 4G Kit 配置详情
  1. A / B 款带无线模块开发板可选 × 1
  2. SIM7600G-H-M.2 × 1
  3. IPX 2.4G 2DB 天线 × 1
  4. 船桨天线 × 1
  5. IPEX4 转 SMA 外螺内孔 × 1
  6. 螺丝刀 × 1
  7. 4G 模块固定螺丝 × 1
Luckfox Pico Pi配置清单
